Perolehan Sistem Pelapisan Fasad: Parameter Utama untuk Disertakan dalam Dokumen RFQ

Menyenarai pendek pembekal sistem pelapisan fasad tanpa permintaan lengkap untuk sebut harga adalah jalan pintas paling mahal dalam perolehan fasad. Pada projek komersial pantai, seorang kontraktor membandingkan tiga petikan yang hampir serupa untuk kurungan pelapisan batu asli dan memilih harga terendah; bahagian itu tiba dalam keluli bersalut zink dan bukannya gred tahan karat 304 dalam lukisan struktur, dan pewarnaan karat muncul dalam tempoh enam tahun. Jiangsu Aozheng Metal Products Co., Ltd., pengeluar saluran sauh tuang, kurungan sokongan pelapisan, sauh terpotong dan aksesori penetapan konkrit pratuang, melihat corak ini berulang apabila RFQ meninggalkan parameter teknikal. Artikel ini mentakrifkan titik ukuran yang terdapat dalam setiap sistem pelapisan fasad RFQ, daripada nilai beban dan gred bahan kepada toleransi pelarasan dan keperluan dokumentasi.

RFQ Menukar Keperluan Projek kepada Kewajipan Pembekal

RFQ ialah garis dasar kontrak teknikal bagi pakej pelapisan. Setiap parameter yang anda tinggalkan ialah keputusan yang akan dibuat oleh pembekal anda untuk anda, biasanya ke arah kos pembuatan yang lebih rendah.

Jabatan perkilangan hanya boleh menghasilkan apa yang ditakrifkan oleh dokumen sebut harga. Jika RFQ tidak menyatakan gred keluli tahan karat, pembekal akan menetapkan harga gred yang memenangi pesanan, bukan gred yang diperlukan bangunan. Logik yang sama digunakan untuk geometri kurungan, ketebalan salutan, laporan ujian dan pembungkusan.

• Beban struktur dan rintangan yang diperlukan
• Gred bahan dan sistem perlindungan permukaan
• Geometri, julat pelarasan dan dimensi antara muka
• Keadaan substrat dan kaedah pemasangan
• Kewajipan dokumentasi, ujian dan kebolehkesanan

Parameter Struktur dan Beban

Nilai muatan mesti ditulis sebagai nombor dengan unit, bukan sebagai perihalan kualitatif seperti berat atau standard. RFQ perlu menyatakan rintangan mana yang diminta: kekuatan ciri atau rintangan reka bentuk, dan di bawah faktor keselamatan yang mana.

Beban mati termasuk berat panel lengkap, berat diri kurungan, dan sebarang pembentukan penebat di belakang pelapisan. Beban angin, selalunya beban mengawal pada fasad bertingkat tinggi, mesti diberikan sebagai tekanan atau sedutan dalam kilopascal untuk setiap zon fasad. Keperluan pergerakan seismik dan haba menentukan sama ada sistem sokongan memerlukan lubang berlubang atau sambungan gelongsor. Had pesongan, selalunya dinyatakan sebagai pecahan daripada rentang seperti L/200, melindungi geometri sambungan panel.

Pendakap Sudut L Boleh Laras Keluli Tahan Karat untuk Sistem Pelapisan Pendakap boleh laras 3 paksi kejuruteraan ketepatan untuk fasad berventilasi, tersedia dalam AISI 304 atau 316L, berkadar beban sehingga 12 kN, mengimbangi ketidakteraturan substrat dan pergerakan terma. Lihat Produk →

Gred Bahan dan Perlindungan Permukaan

Gred bahan ialah komitmen ketahanan. Menangguhkan keputusan ini sehingga selepas peringkat RFQ hampir menjamin penggantian, kerana tekanan harga mendorong pembekal ke arah aloi atau salutan termurah yang masih memenuhi perkataan bertulis.

Keluli tahan karat gred 304 dan 316 ialah dua pilihan paling biasa untuk kurungan pelapisan fasad dan saluran penambat. Gred 316 menambah molibdenum, yang meningkatkan rintangan klorida dan menjadikannya lalai untuk persekitaran garam pantai dan nyah ais. Keluli tergalvani hot-dip (HDG) biasanya membawa salutan zink 70 hingga 85 mikrometer dan sesuai dengan projek pedalaman perindustrian atau kelembapan rendah. Bahagian elektro-galvani bersalut zink bertujuan terutamanya untuk keadaan dalaman atau terlindung sementara dan cepat berkarat dalam kitaran kelembapan fasad.

Pemilihan bahan hendaklah disemak terhadap zon pendedahan sebelum sampul surat ditender. Sebuah praktikal panduan memilih kurungan pelapisan keluli tahan karat menterjemahkan keadaan pendedahan kepada keputusan gred dan semakan beban.

Geometri, Julat Pelarasan dan Dimensi Antara Muka

Geometri memutuskan sama ada pendakap boleh dipasang sama sekali. Julat pelarasan menentukan sama ada ia boleh diselaraskan di tapak.

Ketebalan panel mengawal lebar slot atau kedalaman kerf sokongan. Panel batu semula jadi dari 20 hingga 30 milimeter, jubin seramik dari 10 hingga 18 milimeter, dan panel komposit aluminium dari 3 hingga 6 milimeter setiap satu memerlukan julat cengkaman yang berbeza. RFQ juga harus menyatakan panjang kaki kurungan, padang slot dan keserasian bahagian berulir dengan saluran sauh atau T-bolt yang dipilih. Kedudukan hantar masuk tidak pernah sempurna, jadi nyatakan julat pelarasan yang diperlukan dalam kedua-dua paksi menegak dan mendatar dalam milimeter, dan sahkan sama ada kurungan menyediakannya melalui lubang berlubang atau sisipan berulir.

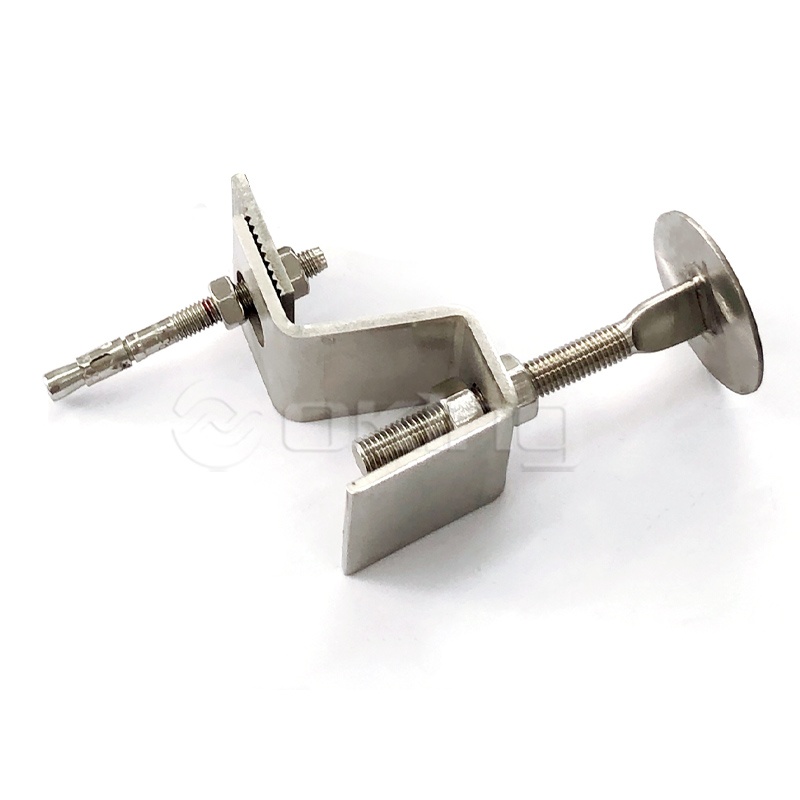

Sauh Z Keluli Tahan Karat untuk Sistem Dinding Tirai Batu Kurungan berbentuk Z yang saling mengunci menyediakan lampiran selamat untuk pelapisan batu dan jubin, menahan beban angin dan daya seismik. Sesuai untuk substrat tidak rata yang memerlukan pelarasan medan. Lihat Produk →

Keadaan Substrat dan Kaedah Pemasangan

Sistem penetapan cast-in dan post-installed menjawab soalan struktur yang berbeza. RFQ mesti menyatakan sistem mana yang diandaikan oleh reka bentuk, kerana menggantikan satu dengan yang lain mengubah tingkah laku beban, jarak tepi dan urutan pemasangan.

Saluran sauh tuang dimasukkan ke dalam konkrit sebelum dituang dan merupakan penyelesaian pilihan untuk fasad batu berat, terakota dan konkrit pratuang. Pengembangan pasca-pemasangan, undercut, dan sauh kimia ditambah kemudian; sauh terpotong adalah pilihan biasa untuk kawasan konkrit dan seismik retak. RFQ harus menamakan kelas kekuatan konkrit, contohnya C25/30, ketebalan anggota, jarak tepi dan jarak, dan kategori prestasi yang diperlukan untuk konkrit retak atau tidak retak.

• Gred konkrit dan ketebalan anggota minimum
• Jarak tepi dan jarak jangkar
• Klasifikasi konkrit retak atau tidak retak
• Kaedah penggerudian dan peralatan yang dibenarkan
• Kategori prestasi kebakaran atau seismik

Hot Dip Galvanized Cast-In Saluran Sauh Saluran terbenam untuk fasad berat, tersedia dalam profil gulung panas dan gulung sejuk dengan pelbagai saiz dan penilaian beban. Sesuai untuk kawasan konkrit retak dan seismik, menyediakan penambat boleh laras. Lihat Produk →

Pemilihan saluran bergantung pada jenis profil, bahan dan geometri penambat. Bimbingan pada cara memilih saluran sauh cast-in meliputi perbezaan canai panas berbanding canai sejuk dan kriteria pemilihan yang terdapat dalam RFQ anda.

Pematuhan, Dokumentasi dan Keperluan Penghantaran

Sebut harga tanpa sijil material dan laporan ujian ialah harga, bukan cadangan. RFQ harus menyenaraikan dokumen yang membuktikan produk akan berkelakuan seperti yang disebut dan menjadikan penghantarannya sebagai syarat penerimaan.

Kebolehkesanan menghubungkan kumpulan yang dihantar kepada tarikh pengeluaran dan sejarah bahannya. Tanpanya, sauh yang gagal tidak dapat dikenal pasti atau diperiksa semasa fasad masih dalam perkhidmatan.

1. Sijil bahan untuk setiap gred yang digunakan dalam kurungan atau saluran
2. Muatkan laporan ujian atau pengiraan statik dengan faktor keselamatan yang ditentukan
3. Laporan pemeriksaan dimensi yang mengesahkan toleransi yang dinyatakan
4. Ketebalan salutan atau pengesahan rawatan permukaan
5. Pembungkusan, penandaan dan inkoterm untuk penghantaran eksport

RFQ yang lengkap ialah instrumen kawalan kualiti termurah pada projek fasad. Ia menukar idea seni bina kepada kewajipan pembekal yang boleh dikuatkuasakan dan menghalang penggantian bahan dan geometri yang menyebabkan kebanyakan kegagalan pelapisan.

Soalan Lazim mengenai Perolehan Sistem Pelapisan Fasad

Parameter manakah yang paling kerap hilang daripada RFQ pelapisan fasad?

Toleransi gred bahan dan pelarasan adalah dua peninggalan yang paling biasa. Banyak RFQ menamakan jenis pendakap tetapi bukan gred keluli tahan karat atau julat pelarasan di tapak yang dibenarkan, menjadikan pembekal bebas untuk memetik bahagian yang lebih murah untuk dibuat dan bukannya bahagian yang sepadan dengan struktur.

Sekiranya RFQ menentukan gred keluli tahan karat untuk setiap kurungan pelapisan?

Setiap kurungan memerlukan keputusan material yang ditentukan, tetapi jawapannya tidak selalunya keluli tahan karat. Kurungan bergalvani celup panas boleh mencukupi secara teknikal dalam keadaan pedalaman yang kering, manakala fasad pantai dan perindustrian biasanya memerlukan 304 atau 316 tahan karat. RFQ mesti menyatakan gred dengan jelas supaya semua petikan dibandingkan dengan asas yang sama.

Bagaimanakah pembeli boleh mengesahkan data beban yang dibekalkan oleh pembekal?

Minta asas nilai yang dinyatakan. Respons RFQ yang boleh dipercayai termasuk laporan ujian, nota pengiraan atau piawaian produk yang diuji, dan ia jelas membezakan nilai ciri daripada rintangan reka bentuk. Jika pembekal tidak dapat memberikan bukti ini, anggap nilai muatan yang disebut sebagai tidak disahkan.

Apakah yang perlu disertakan dalam RFQ untuk saluran sauh hantar masuk?

Jenis profil (gulungan panas atau gulung sejuk), gred bahan, panjang saluran, perincian berlabuh, saiz bolt T yang serasi, arah beban dan jarak tepi, kelas kekuatan konkrit dan perlindungan kakisan. Parameter ini bersama-sama menentukan sama ada saluran boleh dipasang dan berlabuh dengan rintangan yang diharapkan oleh reka bentuk.
