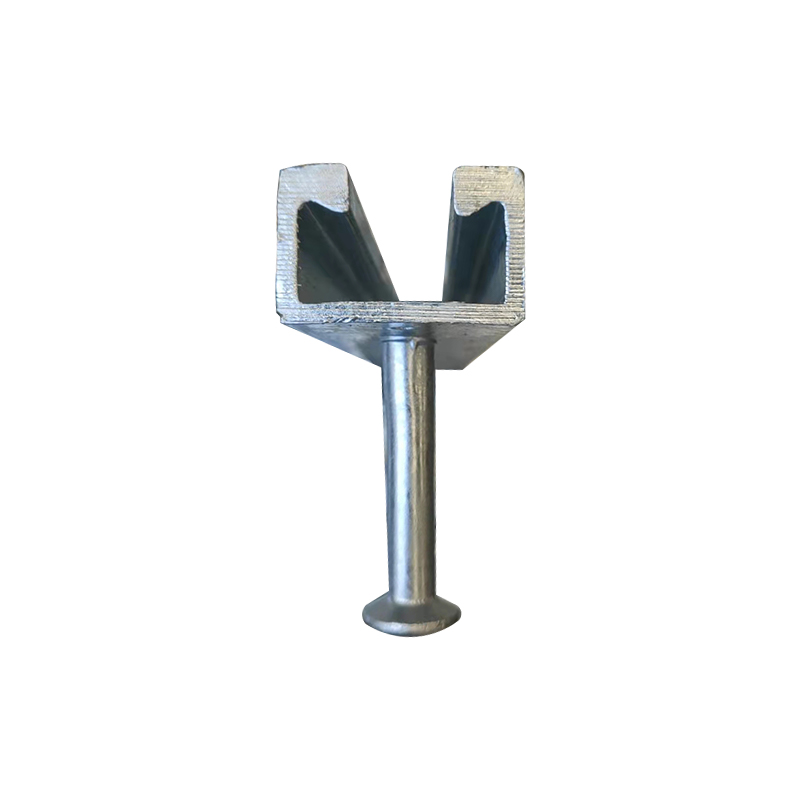

Hot Roll Anchor Channel

Saluran sauh gulungan panas ialah bahan keluli penting yang digunakan secara meluas dalam bangunan, jambatan, jalan raya dan struktur kejuruteraan awam yang lain. Ia dihasilkan melalui proses penggulungan panas dan mempunyai kekuatan tinggi, keliatan tinggi, dan rintangan keletihan yang baik. Ia berkesan boleh menahan dan menyuraikan ketegangan dan tekanan dalam struktur. Keluli saluran sauh gelek panas mempunyai bentuk keratan rentas yang unik dan direka bentuk dengan alur penambat khas untuk memudahkan penyepaduan yang ketat dengan konkrit atau bahan struktur lain dan memberikan kesan penambat yang boleh dipercayai. Ia mempunyai sifat mekanikal dan prestasi pembinaan yang mudah.

Dapatkan Sebut Harga

Sebelumnya：Saluran Anchor Welding Seterusnya：Gulung sejuk dilemparkan di sauh

Parameter
Hubungi Kami

Nilai pengenalan
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
taip		bergolek panas	bergolek sejuk	bergolek panas	bergolek panas	bergolek sejuk	bergolek panas	bergolek sejuk	bergolek panas	bergolek sejuk	bergolek sejuk	bergolek sejuk
Geometri HALFEN Saluran HTA-CE
Nota: perhatikan ketinggian pemasangan h _inst

bahan	Keluli
	A4
	HCR
Bolt		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Benang		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Keluli	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometri
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Keluli	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Spesifikasi Teknikal dan Panduan Kejuruteraan untuk Hot Roll Anchor Channel

Saluran anchor hot roll ialah profil keluli berbentuk C berbentuk sejuk yang dihasilkan melalui proses penggulungan suhu tinggi, direka untuk menyediakan titik sambungan struktur yang boleh dipercayai dalam elemen konkrit bertetulang. Tidak seperti kaedah penggerudian tradisional, saluran ini dibuang terus ke dalam konkrit, menghasilkan permukaan pengikat yang dipasang dengan siram. Proses penggelek panas memastikan struktur butiran homogen di seluruh profil keluli, yang meningkatkan kapasiti galas beban mekanikal dan rintangan keletihan saluran dengan ketara. Produk ini berfungsi sebagai antara muka utama untuk penetapan tugas berat dinding tirai, rel panduan lif, dan sokongan utiliti mekanikal dalam projek infrastruktur berskala besar.

Kelebihan Teknikal Teras

Integriti Struktur: Proses penggulungan panas menghilangkan tekanan dalaman dan memberikan ketebalan bahan yang konsisten, membolehkan kapasiti beban membujur dan melintang yang tinggi.
Prestasi Beban Dinamik: Kejuruteraan untuk menahan aktiviti seismik dan getaran frekuensi tinggi, menjadikannya sesuai untuk infrastruktur pengangkutan dan kemudahan industri.
Integrasi Tanpa Musnah: Dengan menghapuskan keperluan untuk penggerudian selepas pemasangan, saluran itu mengekalkan integriti bar tetulang konkrit dan menghalang keretakan mikro dalam substrat.
Rintangan kakisan: Biasanya selesai dengan Galvanisasi Hot-Dip (HDG) kepada ketebalan minimum 50-80 mikron, memastikan ketahanan jangka panjang dalam persekitaran luaran atau lembap.

Ciri Produk Utama

Ciri	Spesifikasi / Butiran
Gred Bahan	Keluli karbon (S235JR atau S355J2) atau Keluli Tahan Karat (A4/316)
Proses Pembuatan	Profil keluli tergelek panas dengan bolt T atau penambat I yang dikimpal
Arah Muatan	Mampu memindahkan tegangan dan beban ricih melintang
Jenis Pemasangan	Tuang di tempat dengan pengisi buih untuk mengelakkan kemasukan konkrit
Julat Pelarasan	Pelarasan membujur berterusan sepanjang paksi saluran

Senario Aplikasi Utama

Sistem Dinding Tirai: Mengamankan kurungan fasad aluminium atau batu ke tepi papak lantai konkrit.
Pemasangan Lif dan Eskalator: Membetulkan kurungan rel panduan dan jentera berat dalam aci lif.
Kejuruteraan Terowong dan Jambatan: Menyokong sistem katenari overhed, paip utiliti, dan peralatan pengudaraan.
Pembinaan Loji Perindustrian: Memasang rel kren dan rak paip berat pada tiang konkrit bertetulang.

Pemasangan dan Protokol Keselamatan

Kedudukan dan Penetapan

Saluran penambat mesti diikat dengan selamat pada acuan atau sangkar tetulang menggunakan paku atau wayar ikat sebelum menuang konkrit. Adalah penting untuk memastikan muka saluran disiram dengan permukaan konkrit akhir untuk membolehkan kemasukan T-bolt yang betul.

Penggunaan T-Bolt

Hanya gunakan bolt T yang sepadan yang ditentukan untuk saiz profil saluran tertentu. Pastikan T-bolt diputar 90 darjah selepas dimasukkan dan diketatkan mengikut tetapan tork yang ditetapkan pengeluar untuk mencapai kapasiti beban penuh.

Penyimpanan dan Pengendalian

Saluran harus disimpan dalam persekitaran yang kering dan berventilasi untuk mengelakkan pengoksidaan permukaan sebelum tuang. Semasa pengangkutan, elakkan hentaman mekanikal yang boleh mengubah bentuk bibir saluran, kerana ini akan menghalang pergerakan lancar bolt pengikat.
