AZZ03 Pelapis Batu Membetulkan Pendakap Z Dengan Nat Rivet

● Bahan : Keluli Tahan Karat 1.4301 [A2) & 1.4401 [A4] ● Jadual di atas disediakan mengikut keputusan ujian LGA ● Beban yang dinyatakan ialah beban rintangan ciri ● Bolt disediakan secara berasingan ● Tekanan angin Maks: 350 N ● Keputusan ujian tersedia atas pesanan

Dapatkan Sebut Harga

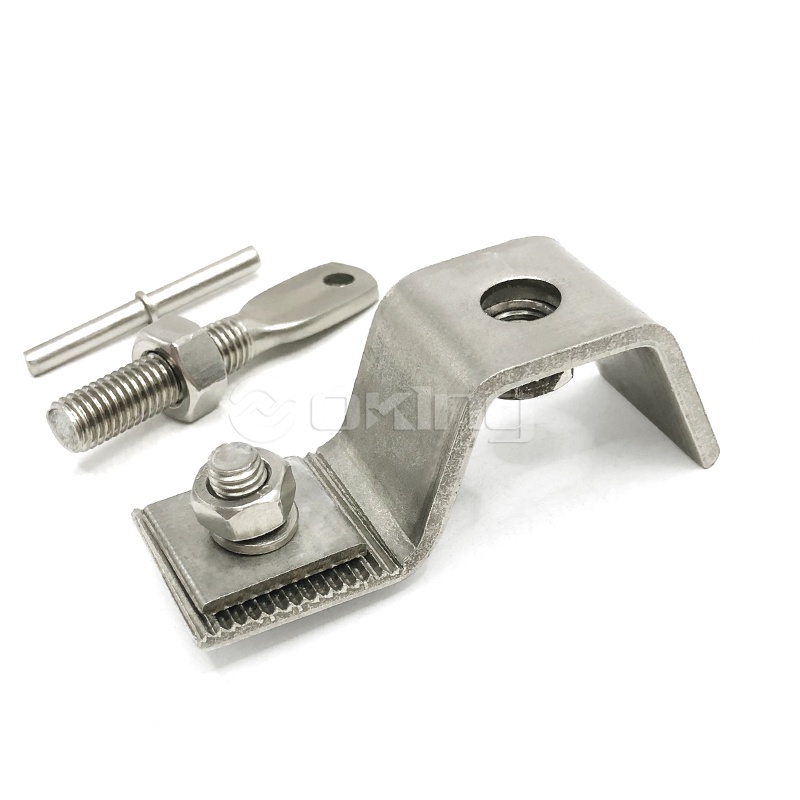

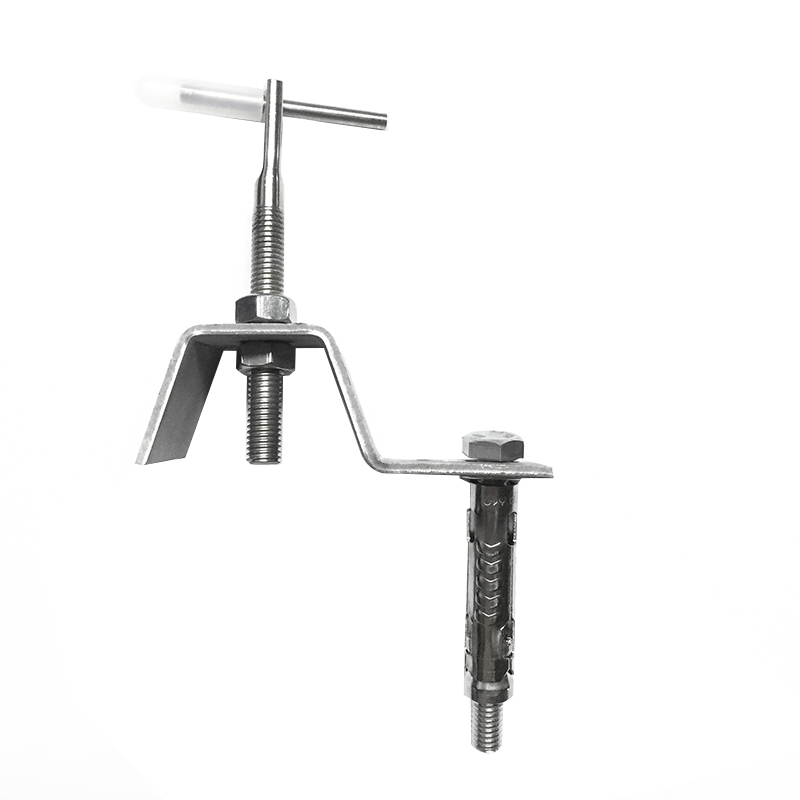

Pendakap AZZ03 Z Dengan Nat Rivet Untuk Sistem Pembetulan Batu

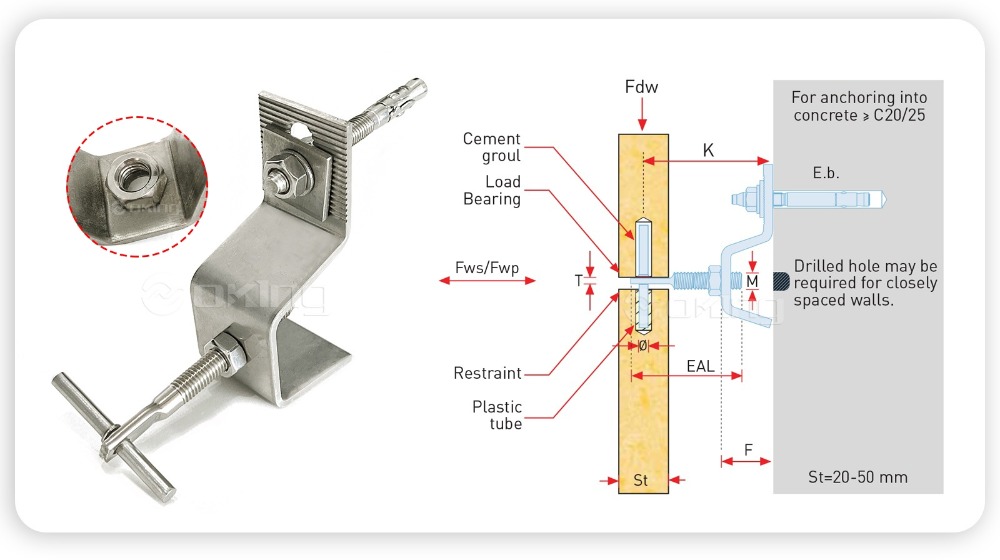

●Butiran Teknikal

Kod Produk	Unjuran	Min. Unjuran	Maks. Unjuran	Mati Muatkan	Membentuk Saiz	angin- Tekanan	angin- sedutan	Pengembangan Saiz Bolt	Pin Diameter	Adj. lengan Saiz Metrik	Adj. lengan Ketebalan Rata	Adj. lengan Panjang
Kod Produk	K (mm)	K - (mm)	K (mm)	Fdw (N)	F (mm)	Fwp (N)	Fws (N)	E.b.(mm)	ф (mm)	M (mm)	T (mm)	EAL(mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Keluli tahan karat 201 304 316 sudut untuk penetapan pelapisan marmar
Unjuran antara 45 dan 135 mm
Memuatkan sehingga 800N

Sesuai untuk sambungan mendatar & menegak

Ketebalan batu 20-50 mm

Diikat pada dinding galas beban dengan bolt pengembangan dan pada saluran dengan skru set
Bahan: 1.4571/1.4404/1.4401 (A4/AISI 316) atau 1.4301 (A2/AISI 304)

● Penerangan kod produk
AZZ03 - 45 2 A
AZZ03: taip

45: Unjuran (mm)

2: Beban Mati (x10 Kg)

A: bentuk

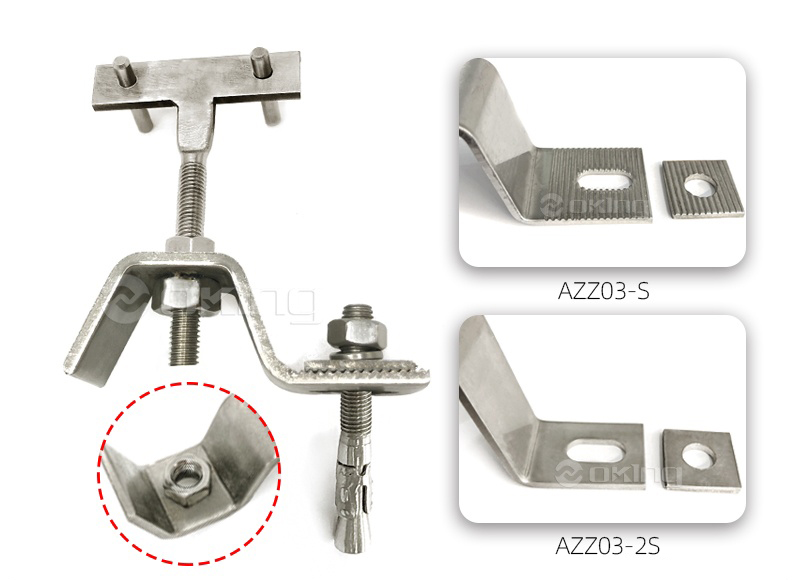

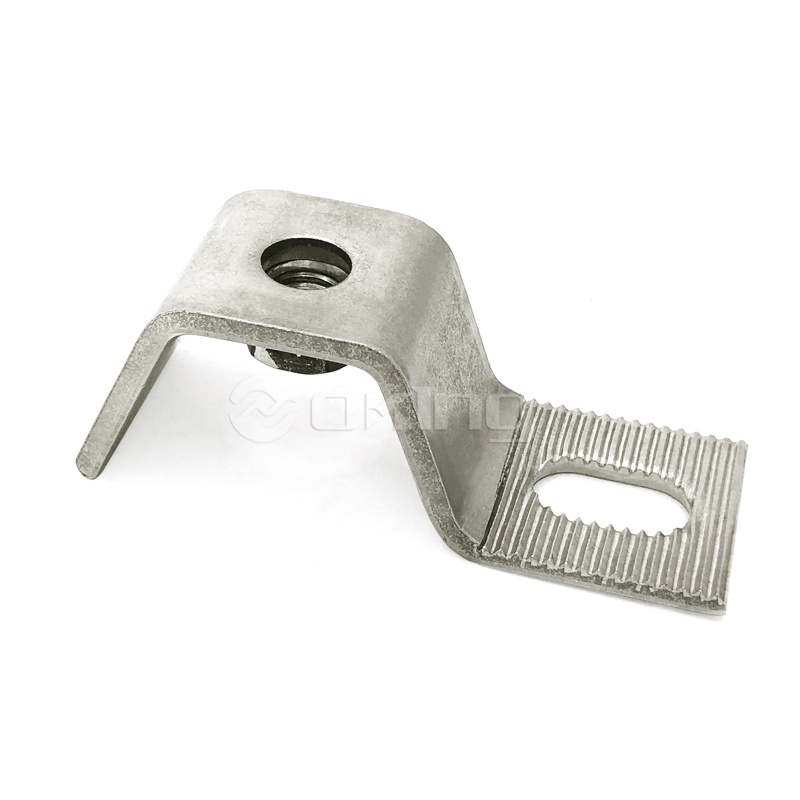

AZZ03-S
taip with riveted nut. Serrated with serrated washer.
AZZ03-2S

taip with riveted nut. Without serrationwith plain washer.

●Pemasangan

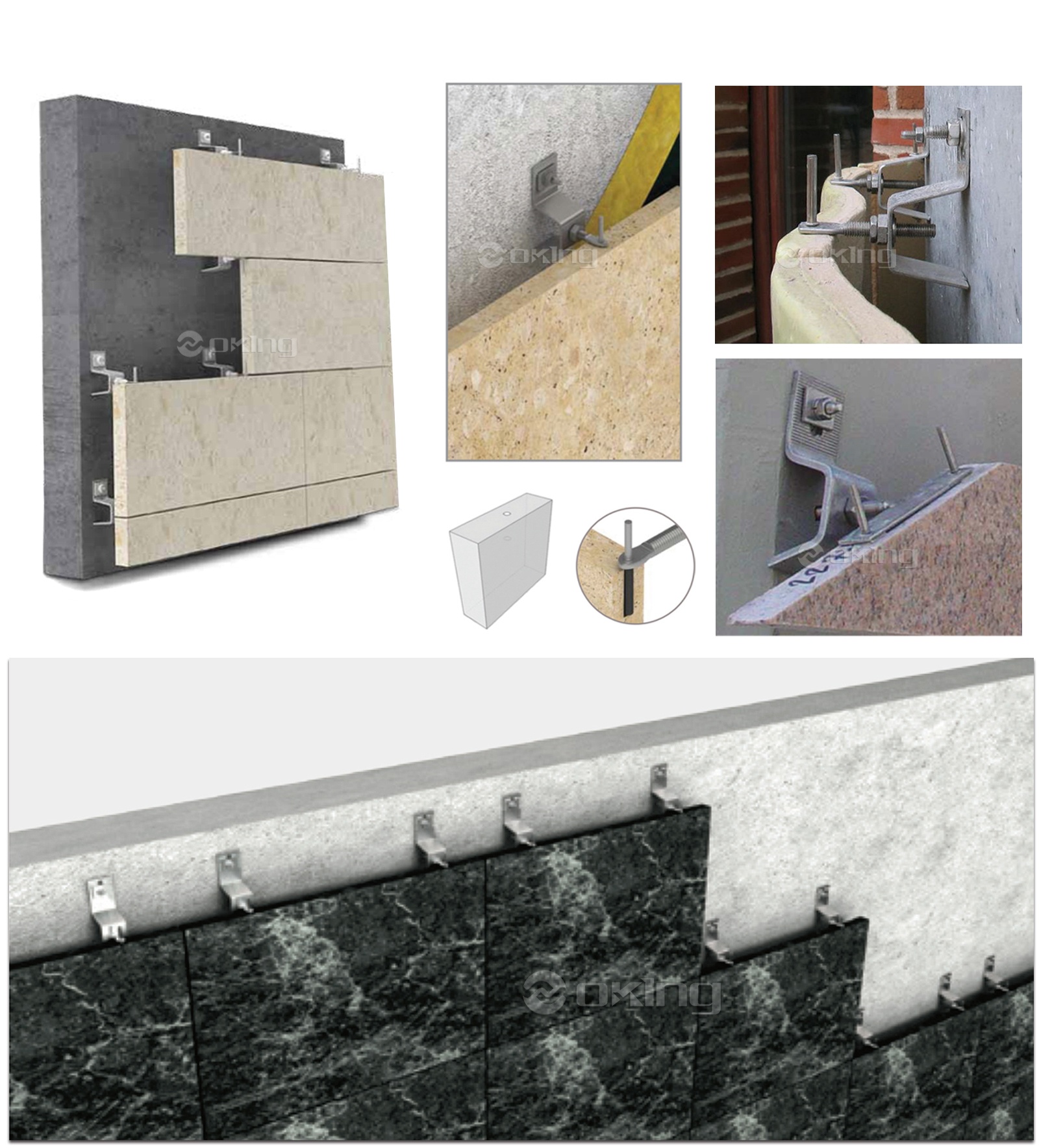

Pemasangan pada sambungan mendatar Pemasangan pada sambungan menegak

●Permohonan

Contoh aplikasi untuk sauh boltSauh dipasang pada dinding galas beban dengan bolt pengembangan.

Untuk mengikat sauh pada dinding terpencil, pengasingan mesti dipotong terlebih dahulu. Selepas diikat, bahagian pengasingan yang dipotong mesti dimasukkan kembali, dan bahagian pengasingan mesti dimeterai untuk mengurangkan penyambungan sejuk.

Perkakasan pelapisan batu

AZZ03 Pelapis Batu Membetulkan Pendakap Z Dengan Nat Rivet

Reka bentuk kacang rivet bersepadu | Geometri profil Z | Sokongan batu berat

✦

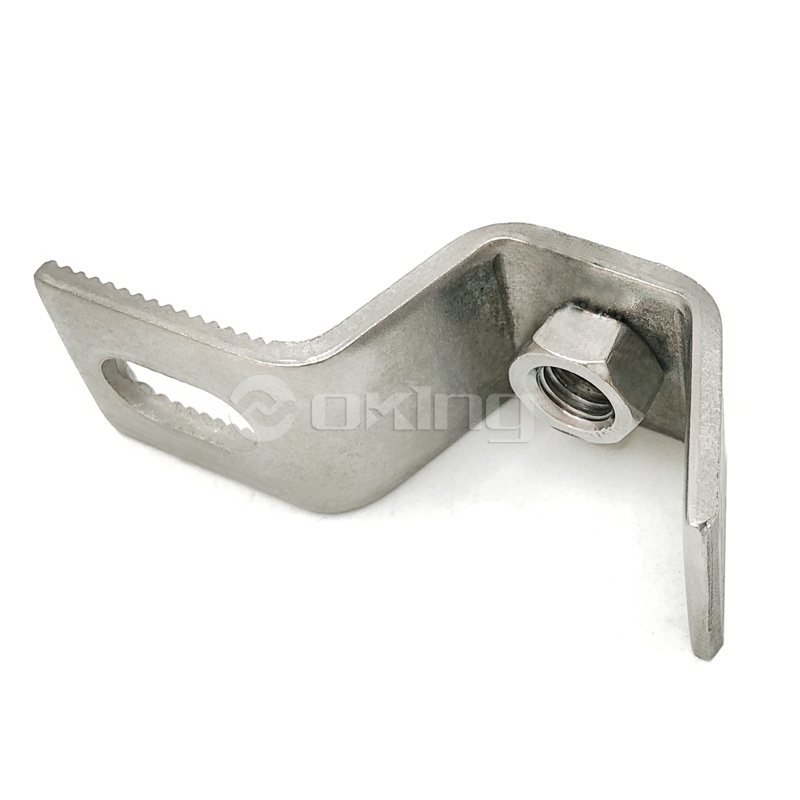

Kurungan AZZ03 Z

Dengan nat rivet · Pra-dipasang

◈

AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut ialah komponen sokongan pra-pasang yang direka khusus untuk sistem pelapisan batu berat. Geometri profil Z menyediakan keupayaan pemasangan mengimbangi, membolehkan panel batu diletakkan pada jarak terkawal dari substrat bangunan. Nat rivet bersepadu dipasang di kilang pada pendakap, menghapuskan keperluan untuk penempatan nat berasingan semasa pemasangan dan mengurangkan masa pemasangan di tapak. Nat rivet menyediakan sambungan berulir tawanan untuk bolt penetap panel, memastikan aplikasi tork yang konsisten dan menghalang putaran nat semasa mengetatkan. Dihasilkan daripada keluli tahan karat AISI 304 atau 316L, pendakap menawarkan rintangan kakisan penuh untuk kedua-dua aplikasi dalaman dan luaran. Bentuk Z menggabungkan web pengukuh yang menahan daya lentur dan kilasan daripada beban angin dan beban mati panel. Pendakap tersedia dengan pelbagai panjang kaki dan ketebalan bahan untuk menampung keperluan projek tertentu.

Kelebihan teras

Nat rivet bersepadu Nat yang dipasang di kilang menghilangkan penempatan nat yang berasingan semasa pemasangan. Mengurangkan masa pemasangan di tapak dan memastikan aplikasi tork yang konsisten.

Keselamatan benang tawanan Nat rivet menghalang putaran semasa mengetatkan bolt. Mengekalkan beban pengapit di bawah getaran dan kitaran haba tanpa longgar.

Kapasiti batu berat Profil Z yang diperkukuh menyokong panel batu sehingga 18 kN setiap kurungan. Reka bentuk bebas Gusset membolehkan profil padat sambil mengekalkan kekuatan.

Pra-dipasang delivery Braket dan nat dibekalkan sebagai satu unit. Mengurangkan pengendalian komponen dan menghapuskan risiko kehilangan pengikat di tapak.

Ciri-ciri produk

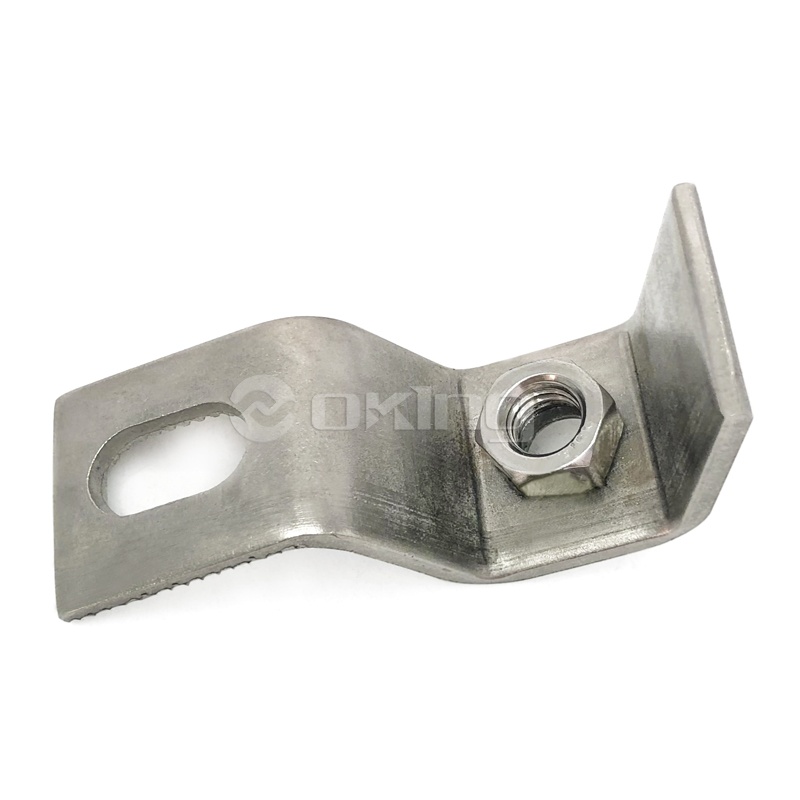

◈ Jenis profil Z-profil dengan web diperkukuh

◈ Saiz kacang rivet M6 · M8 · M10 · M12 (saiz tersuai tersedia)

◈ Ketebalan bahan 3.0 · 4.0 · 5.0 · 6.0 · 8.0 mm

◈ Panjang kaki 80 · 100 · 120 · 150 · 200 mm (sama atau tidak sama)

◈ Gred tahan karat AISI 304 · AISI 316L

◈ Kemasan permukaan Satin · Digilap · Diletupkan manik · Jeruk

Rujukan kapasiti beban

Nat rivet M8 (kurungan 4 mm)

8.5 kN

Nat rivet M10 (pendakap 5 mm)

14.0 kN

Nat rivet M12 (kurungan 6 mm)

18.5 kN

Nat rivet M10 (316L, 5 mm)

15.5 kN

Senario aplikasi

Fasad bangunan bertingkat tinggi dengan panel pelapisan marmar, granit atau batu kapur

Sistem skrin hujan berventilasi yang memerlukan pemasangan mengimbangi untuk rongga penebat

Bangunan komersial dan institusi dengan venir batu semula jadi

Projek pengubahsuaian di mana pelapisan batu sedia ada sedang diganti atau dinaik taraf

Seni bina pantai yang memerlukan perlindungan kakisan keluli tahan karat 316L

◊

Aplikasi pelapisan batu

Marmar · Granit · Batu kapur

Nota pemasangan dan kejuruteraan

Tork kacang rivet Tork maksimum untuk nat rivet: M8 18 Nm, M10 35 Nm, M12 55 Nm. Jangan melebihi tork yang ditentukan untuk mengelakkan putaran nat atau pelucutan benang.

Antara muka substrat Penetapan kurungan pada substrat konkrit atau keluli menggunakan penambat pengembangan atau bolt melalui. Kekuatan substrat minimum C20/25 untuk aplikasi konkrit.

Lampiran panel Panel batu dipasang melalui nat rivet menggunakan bolt keluli tahan karat. Sapukan kompaun anti rampasan untuk mengelakkan pedih pada benang keluli tahan karat.

Penginapan terma Lubang berlubang pada kaki pendakap menyediakan pergerakan ±6 mm pada setiap arah. Untuk panel melebihi 1800 mm, sendi pergerakan tambahan diperlukan.

Soalan lazim

▸ Apakah kelebihan nat rivet berbanding nat dan mesin basuh standard?

Nat rivet dilekatkan secara kekal pada pendakap, menghapuskan keperluan untuk penempatan nat berasingan semasa pemasangan. Ini menghalang nat daripada berputar atau jatuh semasa mengetatkan bolt, memastikan penggunaan tork yang konsisten. Sambungan terpaku juga menyediakan titik penambat yang lebih selamat yang menentang kelonggaran akibat getaran dari semasa ke semasa. Untuk sistem pelapisan batu, ini diterjemahkan kepada keselamatan panel jangka panjang yang lebih baik dan keperluan penyelenggaraan yang dikurangkan.

▸ Bagaimanakah nat rivet dipasang pada pendakap?

Nat rivet dipasang di kilang menggunakan proses rivet hidraulik. Badan nat dimasukkan melalui lubang tebuk ketepatan dalam pendakap dan berubah bentuk di bawah tekanan terkawal untuk mencipta kunci mekanikal kekal. Proses ini dilakukan di kemudahan pengeluaran Jiangsu Aozheng Metal Products Co., Ltd., memastikan kualiti dan penjajaran yang konsisten. Tiada rivet di tapak diperlukan.

▸ Apakah berat panel batu yang boleh disokong oleh AZZ03?

AZZ03 menyokong panel batu sehingga 18 kN setiap kurungan bergantung pada saiz kacang rivet dan ketebalan bahan. Untuk panel granit biasa 1200 x 600 x 30 mm seberat kira-kira 60 kg, empat kurungan M10 memberikan faktor keselamatan melebihi 5.0. Jiangsu Aozheng Metal Products Co., Ltd. menyediakan pengiraan struktur dan sijil beban untuk setiap spesifikasi projek. Syarikat itu telah membekalkan kurungan AZZ03 untuk projek fasad batu di seluruh Amerika Syarikat, Jerman, Australia, Kanada dan Timur Tengah.

▸ Bolehkah pendakap digunakan dengan kedua-dua orientasi panel batu menegak dan mendatar?

ya. Profil Z menyediakan sokongan dalam kedua-dua orientasi. Untuk panel menegak, pendakap dipasang terus ke substrat. Untuk larian panel mendatar, pendakap boleh diputar 90 darjah atau digunakan dengan sudut sokongan tambahan. Kedudukan nat rivet boleh disesuaikan untuk menampung lokasi lubang panel yang berbeza. Jiangsu Aozheng Metal Products Co., Ltd. menawarkan sokongan kejuruteraan untuk mengoptimumkan konfigurasi kurungan untuk susun atur panel tertentu.
