Saluran Jangkar Cold Roll

Cold Roll Anchor Channel ialah produk keluli yang diproses melalui proses lenturan sejuk, dengan bentuk dan prestasi yang unik. Gunakan keluli struktur karbon berkualiti tinggi sebagai bahan mentah. Keluli saluran sauh sejuk dibentuk terutamanya digunakan untuk sokongan struktur dan berlabuh dalam bangunan, jambatan, terowong, dan projek lain. Ia dicirikan oleh keupayaannya untuk menyebarkan dan memindahkan beban dengan berkesan. Proses lenturan sejuk menjadikan permukaan produk licin, saiz yang tepat, dan mudah dipasang dan disambungkan. Keluli saluran sauh yang dibentuk sejuk juga mempunyai rintangan kakisan dan ketahanan yang baik. Ia digunakan secara meluas dalam pelbagai projek kejuruteraan berskala besar.

Dapatkan Sebut Harga

Sebelumnya：Gulung sejuk dilemparkan di sauh Seterusnya：Tiada produk seterusnya

Parameter
Hubungi Kami

Nilai pengenalan
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
taip		bergolek panas	bergolek sejuk	bergolek panas	bergolek panas	bergolek sejuk	bergolek panas	bergolek sejuk	bergolek panas	bergolek sejuk	bergolek sejuk	bergolek sejuk
Geometri HALFEN Saluran HTA-CE
Nota: perhatikan ketinggian pemasangan h _inst

bahan	Keluli
	A4
	HCR
Bolt		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Benang		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Keluli	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometri
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _ch [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _ch [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Keluli	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Saluran penambat gulungan sejuk ialah saluran C struktur berbentuk sejuk yang direka untuk menyediakan titik sambungan boleh laras yang boleh dipercayai dalam struktur konkrit tuang di tempat. Dihasilkan daripada keluli karbon berstruktur atau keluli tahan karat melalui proses penggelek sejuk ketepatan, saluran ini dibenamkan ke dalam elemen konkrit semasa peringkat penuangan. Geometri dalaman membenarkan pemasukan bolt-T khusus, membolehkan kebolehlarasan membujur dan pengikat selamat sistem MEP (Mekanikal, Elektrik, Paip), dinding tirai dan peralatan industri tanpa memerlukan penggerudian atau kimpalan ke dalam substrat konkrit.

Kelebihan Teras

Integriti Struktur: Proses rolling sejuk meningkatkan kekuatan hasil keluli, memberikan kapasiti galas beban yang konsisten untuk ketegangan statik dan dinamik.
Kedudukan Boleh Laras: Reka bentuk slot berterusan membolehkan pelarasan gelongsor T-bolt, menampung toleransi pembinaan dan memudahkan penjajaran peringkat tapak.
Pemasangan Tidak Merosakkan: Dengan menghapuskan keperluan untuk sauh pengembangan selepas dipasang, saluran menghalang kerosakan pada bar tetulang (rebar) dan mengekalkan reka bentuk struktur konkrit.
Kecekapan Masa: Saluran pra-pasang mengurangkan keperluan buruh di tapak dengan menyediakan mata pengikat sedia untuk digunakan serta-merta selepas konkrit mencapai kekuatan tertentu.

Ciri dan Spesifikasi Teknikal

Pembuatan mengikut toleransi dimensi yang ketat untuk memastikan keserasian dengan sistem T-bolt standard. Sifat fizikal diringkaskan dalam jadual berikut:

Harta benda	Butiran Spesifikasi
Gred Bahan	Keluli Karbon Q235B, SS304 atau Keluli Tahan Karat SS316
Pilihan Salutan	Galvanizing Hot-Dip (HDG) atau Salutan Zink Flake
Proses Pembuatan	Penggulungan Sejuk Ketepatan dan Kimpalan Sauh Automatik
Ketebalan Salutan Minimum	50-80 mikron (untuk varian HDG)
Profil Dalaman	Geometri Saluran C Bergerigi atau Licin

Senario Aplikasi

Sistem Dinding Tirai: Mengamankan kurungan fasad aluminium atau kaca ke tepi papak konkrit.
Projek Infrastruktur: Memasang paip utiliti, dulang kabel dan sistem saliran dalam terowong dan jambatan.
Pemasangan Lif: Membetulkan kurungan rel panduan dalam aci lif konkrit.
Kemudahan Perindustrian: Menyokong trek penghantar overhed dan jentera berat di kilang pembuatan.

Garis Panduan Pemasangan dan Keselamatan

penempatan: Pastikan saluran disiram dengan permukaan acuan untuk mengelakkan resapan konkrit ke dalam slot saluran.

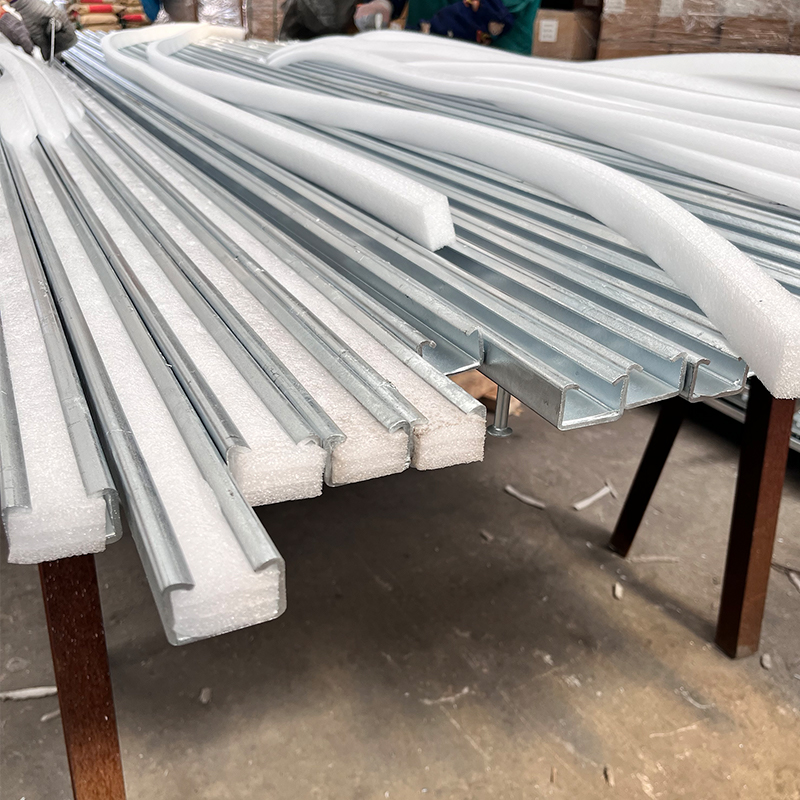

Penyingkiran Pengisi Buih: Selepas pengawetan konkrit dan penyingkiran acuan, kosongkan pengisi busa polietilena dalaman sebelum memasukkan bolt-T.
Pematuhan Tork: Ketatkan bolt-T mengikut nilai tork yang ditentukan untuk diameter bolt tertentu (cth., M10, M12, M16) untuk mengelakkan pelucutan benang.
Jarak Tepi: Patuhi keperluan jarak tepi minimum yang dinyatakan dalam lukisan kejuruteraan struktur untuk mengelakkan pecah konkrit.

Penyimpanan dan Pengendalian

Simpan saluran sauh gulungan sejuk dalam persekitaran yang kering dan berventilasi untuk mengelakkan pengoksidaan permukaan. Untuk produk keluli karbon dengan galvanizing hot-dip, elakkan sentuhan langsung dengan bahan kimia berasid atau menghakis semasa penyimpanan. Ikatan hendaklah dijauhkan dari tanah menggunakan dunnage kayu untuk mengekalkan kelurusan dan mengelakkan ubah bentuk bibir saluran.
